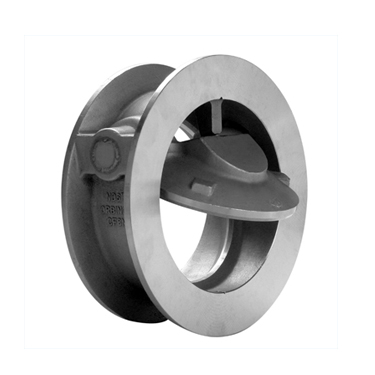

Modelo RM

Válvula de retenção com assento inclinado tipo wafer vedação metal-metal

O modelo RM é uma válvula de retenção de assento inclinado e fechamento metal/metal, de aplicação principal nos setores de:

  • Papel e Celulose
  • Tratamento de efluentes
  • Alimenatos e bebidas
  • etc.

Principais características

  • Válida para todo tipo de padrão de conexão
  • Face a face reduzido
  • Excelente estanqueidade de acordo com a API 598
  • Baixa perda de carga e abertura à baixa pressão
  • Devido ao assento inclinado o tempo de fechamento é reduzido, minimizando o golpe de aríete
  • Possibilidade de instalação de uma mola auxiliar que reduz o tempo de fechamento

Tamanhos
DN 40 a DN 900 (DN superiores sob consulta)

Pressões
DN 40 a DN 300: 40 kg/cm²
DN 350 a DN 600: 25 kg/cm²
DN 700 a DN 900: 10 kg/cm²

Normas de conexão padrão
EN1092 PN10/16/25/40
ANSI B16.5 (classe 150)
Outras normas sob consulta:
Distância face a face segue a norma EN 558-1 (Série 16)

Diretivas
DIR 2014/68/EU (PED) Categoria I Módulo A Fluído Grupo 2(b).
Categorias II / III sob consulta.
