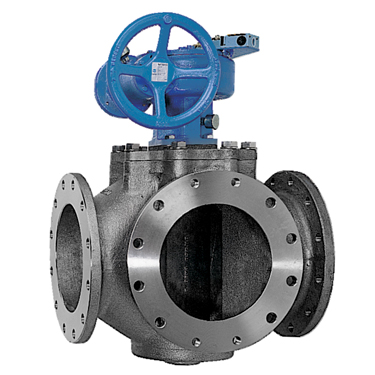

Modelo 3/4V

Válvulas de 3 e 4 vias de desvio para fluídos carregados com sólidos de alta consistência em papel e celulose

Os modelos 3V e 4V são umas válvulas desviadoras para uso com fluídos carregados com sólidos fibrosos em suspensão,de aplicação principal no setor de papel.

Tamanhos
DN 80 a DN 300 (DN superiores sob consulta)

Pressões:
DN 80 a DN 300: 10 kg/cm²

Acionamentos padrão

  • Volante + Redutor
  • Acionamento pneumático de dupla ação

Flanges padrão:
EN1092 PN10 e ANSI B16.5 (classe 150)
Outros tipos de flange sob consulta

Corpo
Fundição monobloco desenvolvida com nervuras de reforço nos diâmetros superiores, que proporcionam uma grande robustez ao corpo. O desenho evita o acúmulo de sólidos.
A tampa superior da válvula é do mesmo material que o corpo.

Macho
De aço inoxidável, mecanizado, garante o fechamento com o corpo. É guiado por um mancal de nylon e desenvolvido para evitar obstruções e permitir várias posições de passagem, incluída a passagem direta em alguns modelos.

Revestimento de Epóxi
Todos os componentes de Fº Fº das válvulas da ORBINOX estão revestidas de uma camada de EPÓXI, depositada mediante um processo eletrolítico, que dá as válvulas uma grande resistência à corrosão, e um excelente acabamento superficial. A cor padrão da ORBINOX é a azul, RAL-5015.

Outros materiais
É possível a utilização de RILSAN para o revestimento e de outros materiais para o corpo como aço carbono, aços inoxidáveis (AISI 316L, 317...) e ligas especiais (254SMO©, Hastelloys...) e titânio.
