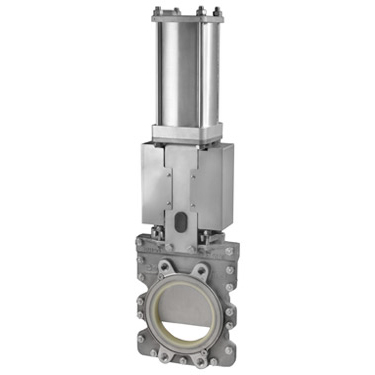

Modelo CR

Válvula guilhotina unidirecional tipo wafer de boca redonda e quadrada

O modelo CR é uma válvula de grande robustez, desenvolvida para sua utilização nas aplicações mais exigentes, específicamente para a manipulação de resíduos muito contaminados, de aplicação principal na indústria de papel (papel reciclado).

Com boca de entrada redonda e saída quadrada (de maior tamanho que a entrada) e deslizantes na parte interna, evita-se qualquer obstrução, sendo a válvula adequada para rejeições de pulpers, depuradores... ou como saída de silo para sólidos.

Tamanhos
DN 100 a DN 600 (DN superiores sob consulta)

Pressões
DN 100 a DN 400: 7 bar
DN 500 a DN 600: 4 bar

Flanges padrão
EN1092 PN10
ANSI B16.5 (classe 150)

Opção
Para a face quadrada foi desenvolvida uma peça que serve de transição até seção circular.

Outros flanges (sob consulta)
Sob consulta aos nossos técnicos

Diretivas
DIR 2006/42/CE (MÁQUINAS)
DIR 2014/68/EU (PED) Fluído: Grupo 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)
Para informação e disponibilidade de categorias e zonas, entre em contato com o departamento técnico-comercial da Orbinox.

Válvula guilhotina unidirecional tipo wafer de boca redonda e quadrada
