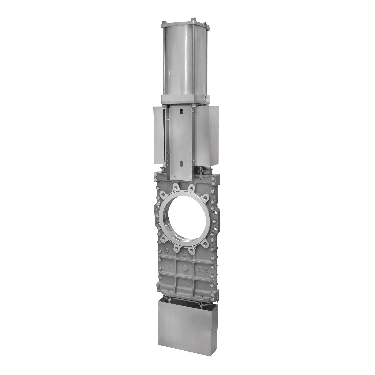

Modelo TK

Válvula guilhotina de faca passante bidirecional tipo wafer de alta performance para fluidos de alta concentração

 A válvula guilhotina modelo TK é uma válvula bidirecional destinada a uso com fluxo de materiais de alta consistência. A construção com assento duplo assegura um fechamento sem entupimento, quer seja em fluxo normal ou fluxo reverso. A válvula é usada em uma ampla gama de aplicações severas em indústrias tais como:

  • Pasta e papel
  • tratamento de águas
  • energético
  • químico
  • etc.

Tamanhos
DN 50 a DN 900 (DN superiores sob consulta)

Pressões
DN 50 a DN 250: 10 bar
DN 300 a DN 900: 6 bar(1)
(1)
8 bar com faca em duplex

Flanges padrão
DIN PN 10

Outras flanges (sob consulta)
ANSI B16.5 (class 150)
DIN PN 6
DIN PN 16
DIN PN 25
BS "D" e "E"

Diretivas
DIR 2006/42/CE (MÁQUINAS)
DIR 2014/68/EU (PED) Fluido: Grupo 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)

Para informação e disponibilidade de categorias e zonas, entre em contato com o departamento técnico-comercial da Orbinox

Válvula guilhotina de faca passante bidirecional tipo wafer de alta performance para fluidos de alta concentração
