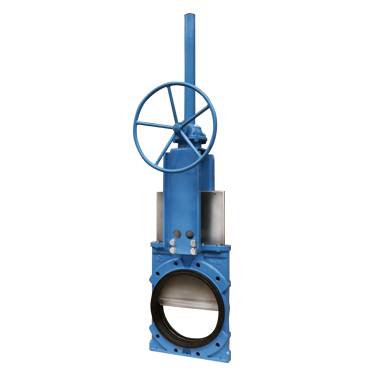

Modelo VG
Válvula guilhotina para polpa abrasiva bidirecional tipo wafer com mangas elastoméricas
O modelo VG é uma válvula dotada de duas sedes de borracha com alma metálica desenvolvida para sua utilização na manipulação de líquidos carregados abrasivos (caulim, lodos...) de aplicação principal nos setores:
- Mineração
- Energético
- Químico
- Tratamento de águas
- etc.
Tamanhos
DN 50 a DN 900 (DN superiores sob consulta)
Pressões
DN 50 a DN 400: 10 bar
DN 450 a DN 600: 6 bar ou 10 bar
DN 700 a DN 900: 5 bar
Nota: Maiores tamanhos ou pressões sob consulta
Flanges padrão
EN1092 PN10
ANSI B16.5 (classe 150)
Outros flanges (sob consulta)
Distância entre faces
Vide catálogo
Diretivas
DIR 2006/42/CE (MÁQUINAS)
DIR 2014/68/EU (PED) Fluído: Grupo 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)
Para informação e disponibilidade de categorias e zonas, entre em contato com o departamento técnico-comercial da Orbinox.

Downloads
- VG (SER.61) - Bidirecional- Mangas elastoméricas para lodos (Catálogos)pdf - 893.91 KB
- VG (SER.61) - Bidirecional- Mangas elastoméricas para lodos (Folhas de dados)pdf - 391.26 KB
- Manual de instalação, operação e manutenção VG (Manuais)pdf - 664.88 KB
- Conformidade com Diretivas e Certificados-Válvulas Guilhotina-Catálogos e folhas de dados (Certificados)pdf - 172.98 KB
- Conformidade com Diretivas e Certificados-Válvulas Guilhotina-Manual de Instalação (Certificados)pdf - 250.17 KB
