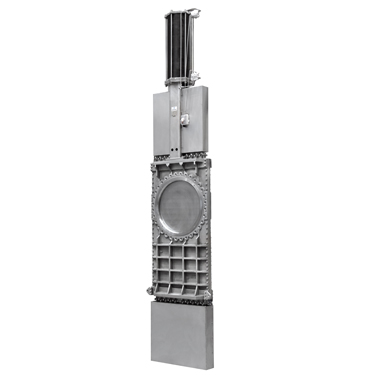

Modelo TH

Válvula guilhotina de faca passante bidirecional tipo wafer de alta pressão para fluidos de alta concentração

A válvula guilhotina modelo TH é uma válvula bidirecional destinada a uso com fluxo de materiais de alta consistência. A construção com assento duplo assegura um fechamento sem entupimento, quer seja em fluxo normal ou fluxo reverso. A válvula é usada em uma ampla gama de aplicações severas em indústrias tais como: :

  • papel
  • tratamento de águas
  • energético
  • químico
  • etc.

Tamanhos
DN 300 a DN 1000 (DN superiores sob consulta)

Pressões
DN 300 a DN 800: 10 bar
DN 900 a DN 1000: 6 bar

Flanges padrão
DIN PN10

Outras flanges (sob consulta)
ANSI B16.5 (class 150) DIN PN6 DIN PN16

Diretivas
DIR 2006/42/CE (MÁQUINAS)
DIR 2014/68/EU (PED) Fluído: Grupo 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)

Para informação e disponibilidade de categorias e zonas, entre em contato com o departamento técnico-comercial da Orbinox.
