Modelo EX

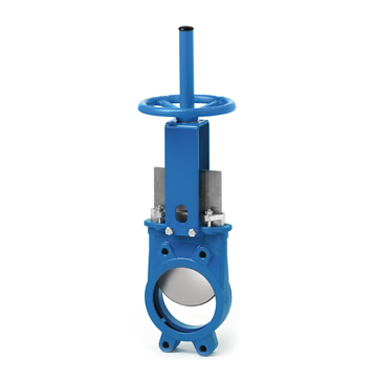

Válvula guilhotina unidirecional tipo wafer de uso geral

O modelo EX é uma válvula de uso geral para fluídos carregados com sólidos em suspensão, de aplicação principal nos setores:

  • Papel e celulose
  • Tratamento de águas
  • Energético
  • Agroalimentício
  • Mineração
  • Químico
  • etc.

Tamanhos
DN 50 a DN 1200 (DN superiores sob consulta)

Pressões
DN 50 a DN 250: 10 bar
DN 300 a DN 400: 6 bar
DN 450: 5 bar
DN 500 a DN 600: 4 bar
DN 700 a DN 1200: 2 bar

Flanges padrão
EN1092 PN10
ANSI B16.5 (clase 150)

Outros Flanges (sob consulta)
EN1092 PN6/16/25
BS “D” e “E” ANSI 125 Outras sob consulta

Diretivas
DIR 2006/42/CE (MÁQUINAS)
DIR 2014/68/EU (PED) Fluido: Grupo 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)

Para informação e disponibilidade de categorias e zonas, entre em contato com o departamento técnico-comercial da Orbinox.

Válvula guilhotina unidirecional tipo wafer de uso geral
