Modelo AG
Stop log de vedação em três lados, montagem em canal aberto, fundo plano e sem atuador

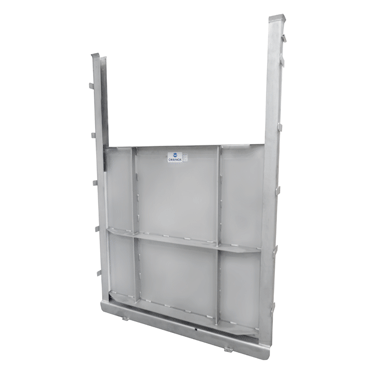

O Stop Log de painel único da Orbinox é projetado para instalação em canal aberto em estações de tratamento de esgoto, irrigação, instalações hidráulicas e estações hidrelétricas. O painel deslizante é operado manualmente ou por viga pescadora para tamanhos maiores. O sistema de vedação está incorporado em ambas as laterais e na borda inferior do painel, resultando em uma selagem eficiente sem a necessidade de cunhas de fechamento. De 6" x 6" (150mm x 150mm) até 140" x 140" (3500mm x 3500mm), o modelo AG possui um exclusivo sistema de vedação de "simples lábio". A taxa de vazamento fo Stop Gate da Orbinox está abaixo do máximo permitido recomendado pela norma AWWA (C561) sob condições normais de trabalho. O quadro do modelo AG é normalmente embutido no canal de concreto, tanto para o modelo unidirecional (a favor do fluxo) quanto o bidirecional (a favor e contra o fluxo).
Orbinox pode também oferecer diferentes opções de montagem tais como montagem em parede e montagem em um canal existente quando requerido.O nosso departamento de engenharia pode ainda projetar e fabricar o modelo AG em dimensões maiores e condições de trabalho mais severas mantendo o limite de vazamento abaixo do permitido pela norma AWWA. Para maiores informações, por favor contatar um representante da Orbinox..
